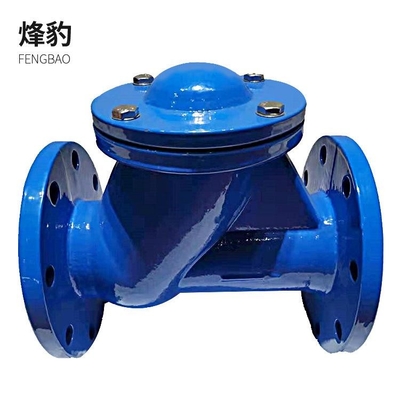

Válvula dútile de Gray Non Return Swing Check do ferro fundido de DIN3202-F6 DN300mm Pn10 com extremidade da flange

descrição do produto

1. Válvula de verificação do balanço: O disco da válvula de verificação do balanço disco-é dado forma e gerencie em torno do eixo da passagem do assento de válvula. Porque a passagem na válvula é aerodinamizada, a resistência do fluxo é menor do que aquela da válvula de verificação do elevador. É apropriado para ocasiões do grande-diâmetro com baixo caudal e mudanças raras no fluxo, mas não é apropriado para o fluxo de pulsação, e seu desempenho de selagem não é tão bom quanto aquele do tipo de levantamento. A válvula de verificação do balanço é dividida em três tipos: tipo do único-lóbulo, tipo do dobro-lóbulo e tipo do multi-lóbulo. Estes três formulários são divididos principalmente de acordo com o diâmetro da válvula.
Válvula de verificação quieta
Válvula de verificação quieta
2. válvula de verificação do levantamento: uma válvula de verificação cujo o disco deslize ao longo da linha central vertical do corpo de válvula. As válvulas de verificação do levantamento podem somente ser instaladas nos encanamentos horizontais. Para válvulas de verificação de pequeno diâmetro de alta pressão, o disco pode ser feito das bolas. A forma do corpo de válvula da válvula de verificação do elevador é a mesma que aquela da válvula de globo (pode ser usada em comum com a válvula de globo), assim que seu coeficiente de resistência fluido é maior. Sua estrutura é similar à válvula de globo, e o corpo e o disco de válvula são o mesmo que a válvula de globo. A parte superior do disco da válvula e a parte mais inferior da capota são feitas à máquina com luvas do guia. O guia do disco da válvula pode livremente ser levantado e abaixado no guia do guia da válvula. Quando o meio flui rio abaixo, o disco da válvula está aberto pela pressão do meio. Cai verticalmente no assento de válvula para impedir o fluxo reverso do meio. O sentido dos canais médios da entrada e da tomada de reto-através da válvula de verificação do elevador é perpendicular ao sentido do canal do assento de válvula; a válvula de verificação vertical do elevador tem o mesmo sentido dos canais médios da entrada e da tomada como o canal do assento de válvula, e sua resistência do fluxo é menor do que aquela do reto-através do tipo.
3. válvula de verificação do disco: uma válvula de verificação em que o disco gerencie em torno do eixo do pino no assento de válvula. A válvula de verificação do disco tem uma estrutura simples e pode somente ser instalada nos encanamentos horizontais com desempenho de selagem pobre.
4. válvula de verificação do encanamento: uma válvula em que as corrediças do disco da válvula ao longo da linha central do corpo de válvula. A válvula de verificação do encanamento é uma válvula nova. É pequena em tamanho, luz no peso e bom na tecnologia de processamento. É um dos sentidos do desenvolvimento da válvula de verificação. Contudo, o coeficiente de resistência fluido é levemente maior do que aquele da válvula de verificação do balanço.
5. válvula de verificação da compressão: Este tipo da válvula é usado como uma válvula para a interrupção da água e do vapor de alimentação da caldeira. Tem a função detalhada da válvula de válvula e de globo de verificação do elevador ou da válvula de ângulo.
Além, há algumas válvulas de verificação que não são apropriadas para a instalação da tomada da bomba, tal como a válvula de aspiração, o tipo da mola, o tipo de Y, etc.


Material:
