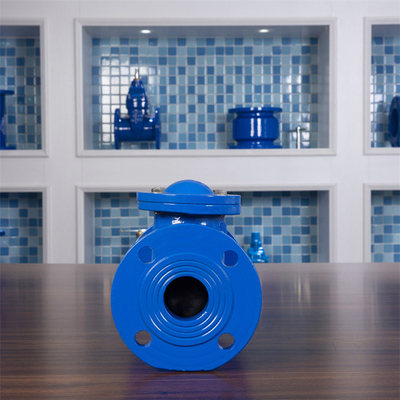

A válvula de verificação da bola é uma válvula de verificação com a multi-bola, o multi-canal, a estrutura fluida invertida multi-cone, compostos principalmente dianteiro e traseiro de corpos de válvula, das bolas de borracha, dos corpos do cone, etc.

Seu princípio de trabalho é: os rolos de borracha da bola na tampa da abóbada para que um curso curto realize a abertura e o fechamento da válvula. Quando a bomba de água começa, as precipitações da água abrem a bola de borracha sob a ação da pressão, de modo que os rolos de borracha da bola à direita, sua posição sejam fixados pelo cone no corpo de válvula traseiro, e a válvula de verificação abra; após as paradas da bomba, devido o às forças do retorno da pressão de água a bola de borracha rolar ao corpo de válvula dianteiro esquerdo para fechar a válvula de verificação. A bola de borracha é feita da bola de aço oca, e a borracha com boa elasticidade não pode somente assegurar a selagem, mas igualmente reduzir o dano ao sistema de encanamento durante o processo de fechamento da válvula. Quando a válvula é aberta, o corpo cônico com furos pode fixar a bola de aço e eliminar a pressão da área de contato entre a bola de borracha e o corpo cônico, de modo que o contato seja contato de superfície, e a perda hidráulica causada pela vibração da bola de borracha no corpo de válvula é reduzida.

A bola de borracha é feita da bola de aço oca, e a borracha com boa elasticidade pode assegurar a selagem e reduzir o dano ao sistema de encanamento durante o processo de fechamento da válvula. O cone com furos fixa a bola de aço quando a válvula é aberta e elimina a pressão na superfície de contato entre a bola de borracha e o cone, fazendo o contato da superfície de contato, reduzindo a perda hidráulica causada pela vibração da bola de borracha na válvula. Em grandes sistemas de encanamento, o uso de válvulas esféricas do três-fluxo ou de verificação do quatro-fluxo pode substituir a grande estrutura da placa da válvula, para reduzir o peso da placa da válvula, e faz ao canal de fluxo interno uma estrutura porosa independente. A bola é colocada em cada furo, e o líquido está dentro em processo de incorporar o corpo de válvula e o processo da saída, vão sua própria maneira, sem interferir um com o otro, reduzir a força do impacto e a vibração durante o processo de fechamento da válvula, reduzir o ruído, e completamente eliminar a falha de corrida da bola. Não há nenhuma parte comum na válvula de verificação da bola do multi-canal (a existência do eixo e da bucha, lá é movimento mecânico não relativo da fricção, comparado com a válvula de verificação do balanço, não há nenhuma parte vestindo, tem uma vida útil mais longa, e não há nenhum trabalho de manutenção.

Circunstâncias e materiais técnicos:

1. O comprimento da estrutura conforma-se a EN 558-1, série básica 48 (RUÍDO 3202 F6)
2. a conexão da flange conforma-se a EN 1092-2
3. selo macio
4. furo completo
5. temperatura aplicável: -20℃~120℃
6. corpo de válvula: ferro fundido/ferro dútile
7. bola: Pacote de EPDM
8. tamanho aplicável: DN50~DN800

Diagrama da estrutura de produto e dimensões principais:
